Generatore-purificatore a vapori di acqua ossigenata - Puriter

Generatore-purificatore a vapori di acqua ossigenata - Puriter

La sterilizzazione delle superfici é garantita da un metodo brevettato, attraverso la vaporizzazione di perossido di idrogeno liquido (acqua ossigenata)

Il Puriter é progettato per la sterilizzazione delle superfici interne attraverso l’uso dell'acqua ossigenata. L’intero processo avviene per mezzo di una tecnologia brevettata dalla BLOCK®.

Descrizione

  • Operato attraverso uno schermo touch con selezione dei programmi e di controllo intuitivo
  • Sistema di controllo: pannello touch screen SIEMENS modello TP700 Comfort
  • Materiale strutturale: acciaio inox AISI 304, superficie molata FIN8
  • Fornitura di aria compressa
    • È necessaria la disponibilità di un punto di fornitura di aria compressa nel locale di installazione
  • Il processo si svolge a temperatura normale (attorno ai 25-30 °C) e pressione atmosferica
  • Il processo non rilascia nessun residuo tossico, dal momento che dopo la decontaminazione il perossido di idrogeno si decompone in ossigeno ed acqua
  • L’apparecchio è mobile e quindi consente di decontaminare le superfici di ambienti diversi.
  • Puó essere collegato ad altri apparecchi attraverso un morsetto di serraggio di tipo DN50.
  • Su richiesta l'apparecchio puó essere integrato in un isolatore o una cabina di passaggio
  • Applicazioni
    • Igienizzazione, disinfezione
    • sterilisation
    • inside surfaces of closed boxes (e.g. isolators and pass through cabins)
    • Superfici interne delle camere di lavoro
  • Usa acqua ossigenata al 30%

Variants

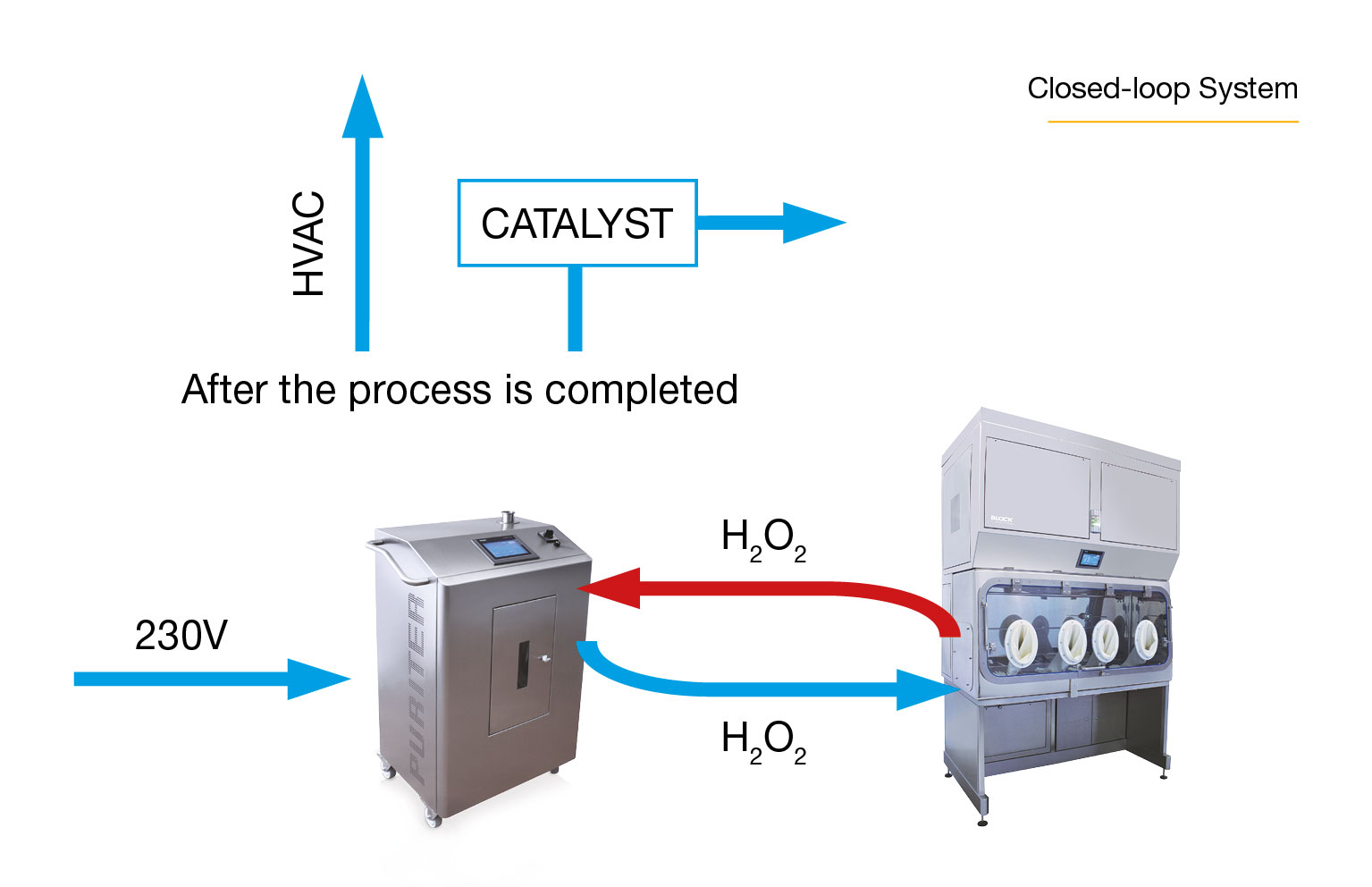

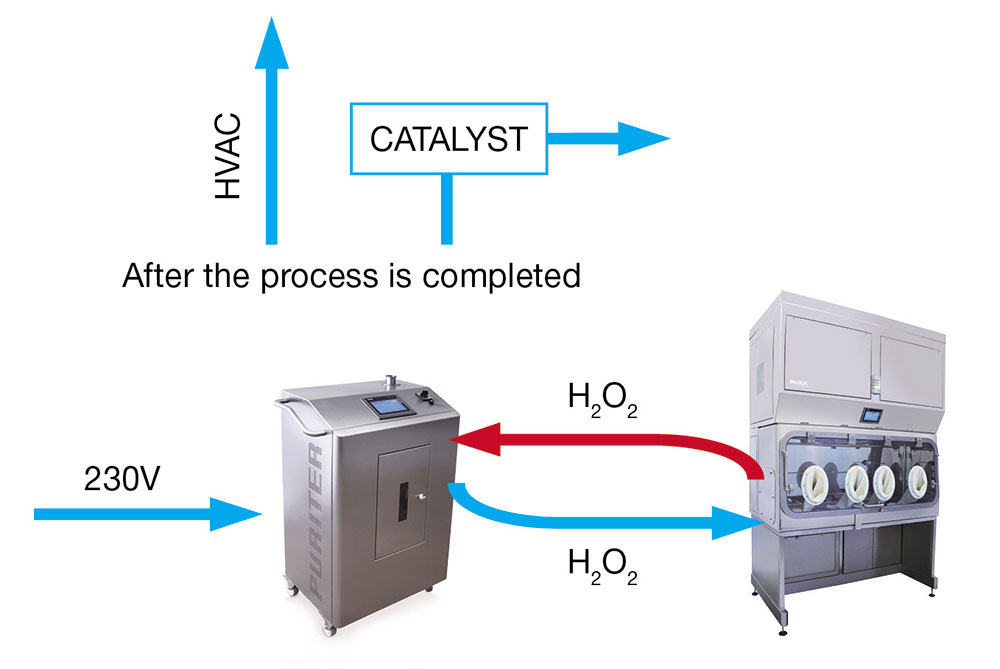

  • Puriter with a closed loop system provides an adaptable, safe and environmentally friendly method of decontaminating small, closed technology equipment
Puriter with a closed loop system
  • Puriter with an open loop system
Puriter with an open loop system
Open loop Closed loop
Operating temperature 24°C 30°C
Maximum achieved PPM 350 800
Maximum humidity during process 98% 98%
Fresh air flow rate 0 50m3/h
Compressed air pressure 0 4 bar
Requirement for exhaust yes yes
Recirculation into the room using a Catalyst yes no
Power input 950 W 2000 W

Preparazione

Per il funzionamento dell’apparecchio, devono essere forniti:

  • Aria compressa
    • “3” Class cleanliness according to ISO 8573.1
    • Pressure 6 bar
    • Supply 30-60 m3/h
  • Alimentazione di corrente elettrica
    • Power supply: L+N+PE / TN-S - 230V/50Hz
    • Power input: 2,2 kW

Componenti

Hydrogen peroxide vapour generator - Puriter - Parts
  1. Porta USB
  2. Pannello HMI
  3. Pompa
  4. Interruttore principale
  5. Blocco dell’interruttore principale in posizione spento
  6. Maniglia
  7. Vetro per il controllo del livello del Н2О2
  8. Sportello per la facile sostituzione della bombola di perossido
  9. Connessione alla fonte d'aria compressa
  10. Connessione internet (linea di monitoraggio), connessione per l’alimentazione di corrente e cavo di comunicazione

Configurazione base

Sensore di temperatura e umiditá relativa - Rotronic

Generatore di vapori di acqua ossigenata - Puriter - Attrezzatura

Questo sensore è molto importante per controllare il processo di decontaminazione. Il Rotronic è un dispositivo di alta qualitá, resistente ai vapori di perossido di idrogeno.

Sensore per la misura della concentrazione di H2O2 - Drager

Generatore di vapori di acqua ossigenata - Puriter - Attrezzatura

Allo scopo di assicurare un processo di decontaminazione controllato e sicuro, vengono impiegati sensori per rilevare i limiti prestabiliti di bassa ed alta concentrazione del vapore di acqua ossigenata.

Sistema di controllo remoto

Generatore di vapori di acqua ossigenata - Puriter - Attrezzatura

Con l’aiuto dell’applicativo Smart Client, è possible controllare il Puriter in modo remoto attraverso il telefono cellulare. Il Puriter é dotato di wi-fi integrato, a cui il cliente puó connettersi. Una volta che la connessione è stabilita, la stessa interfaccia del pannello di controllo del Puriter viene visualizzata sul cellulare, consentendo il controllo remoto di tutte le funzioni.

Sportello per la facile sostituzione della bombola di perossido

Generatore di vapori di acqua ossigenata - Puriter - Attrezzatura

Sportello per la facile sostituzione della bombola di perossido.

Display

Pannello HMI

Il sistema di controllo del Puriter funziona attraverso uno schermo touch a colori della Siemens. Il sistema di controllo Simatic della Siemens crea un ambiente pratico e intuitivo. Lo schermo mostra i parametri attuali dell’ambiente e monitora gli stati di emergenza. Il sistema include un accesso remoto al servizio di supporto dei clienti.

Generatore di vapori di acqua ossigenata - Puriter - Schermo

Panoramica delle funzioni

  • Pulsanti di navigazione
  • Login utente
  • Stato dell'apparecchio Puriter
  • Parametri

Progetti

Generatore-purificatore a vapori di acqua ossigenata - Puriter

Generatore-purificatore a vapori di acqua ossigenata - Puriter

Dimensioni in mm

Larghezza 860
Altezza 1200
Profondità 543

Ciclo standard di decontaminazione

Ciclo standard di decontaminazione
